LD8174-1G14
产品概述

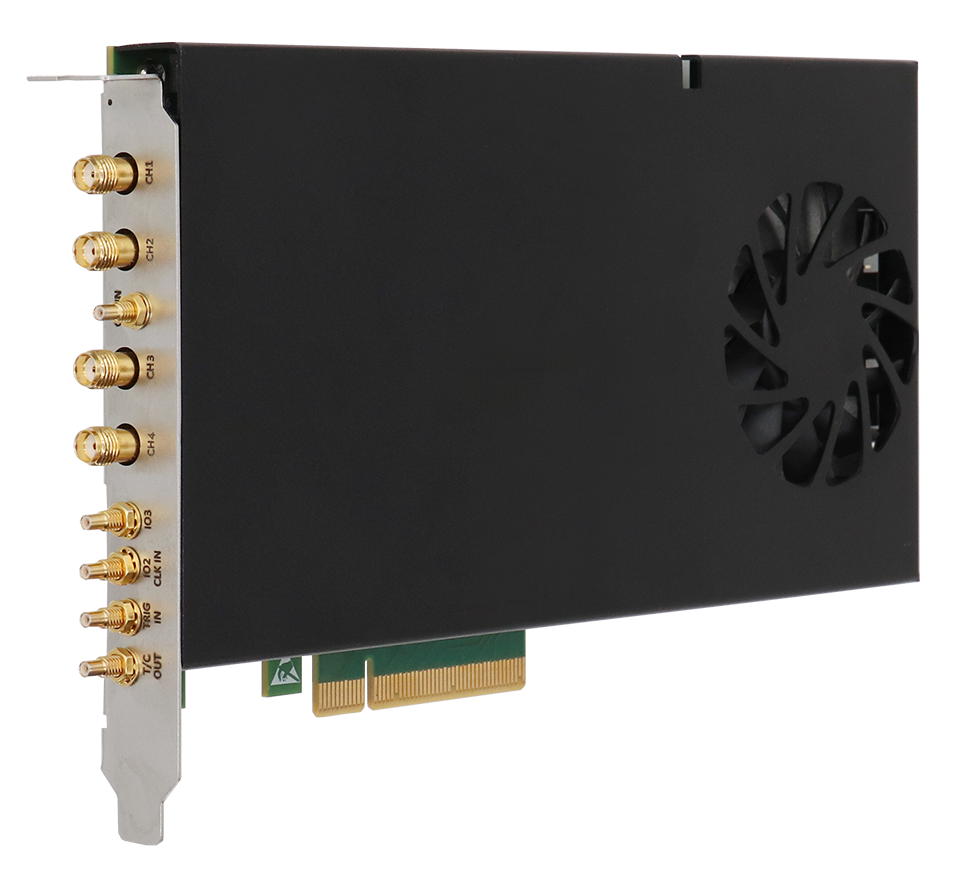

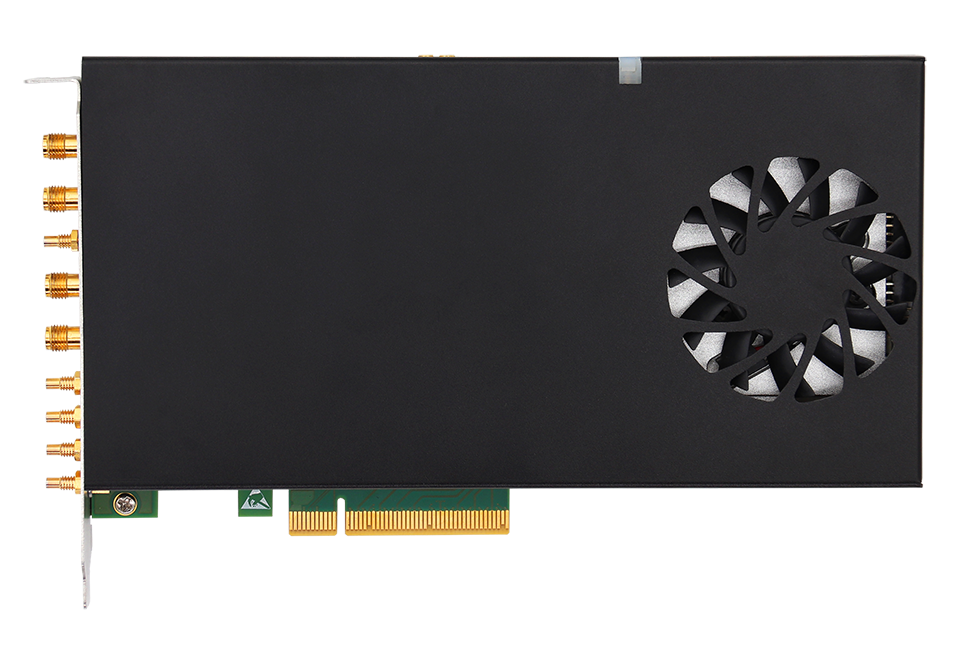

LD8174-1G14为迈硕“灵动”系列PCIe采集卡，4通道，14bit，1Gsps同步采样，PCIe x8 Gen3总线接口。具备128bit位宽和8GB存储深度。板载DDR4内存颗粒，最大支持48Gbps的传输速率。

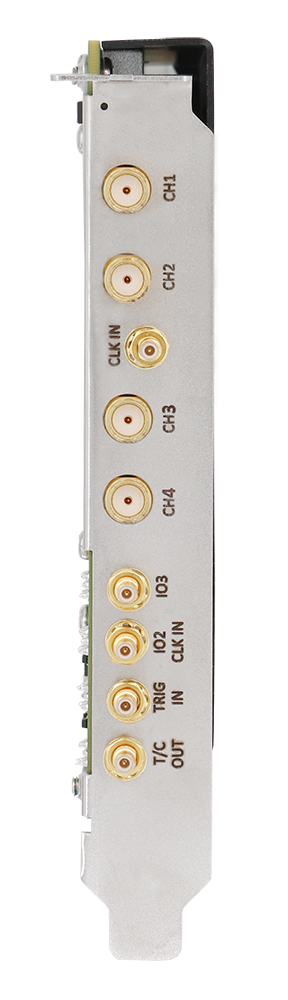

○ 4通道同步采样

○ 每通道1Gsps，14bit

○ 输入带宽DC-500MHz

○ 输入量程±1.0V、±2.0V

○ 输入阻抗50Ω

○ PCIe x8 Gen3通信接口

○ 支持FPGA二次开发

○ 软件开发包支持C/C++，LabVIEW，Matlab等

○ 系统支持Windows，Linux，国产操作系统

资料下载 产品咨询
产品参数
产品详情
订购信息
资料下载
产品参数
Product parameters
采样率 1000Msps
通道数(个) 4
分辨率 14bit
输入量程范围(V) ±1.0,±2.0
带宽 DC-500MHz
耦合 AC/DC
阻抗 50Ω
缓存 8GB
接口 PCIe x8 Gen3
产品详情
Product Details
产品简介 典型应用 软件开发包

○ LD8174-1G14为迈硕“灵动”系列PCIe采集卡，支持4通道，14bit，1Gsps同步采样，板载DDR4内存颗粒，具备128bit位宽和8GB存储深度。

○ PCIe x8 Gen3总线接口，最大速率支持48Gbps的传输速率。

○ 支持硬件触发、软件触发和手动触发等多种触发方式。

○ 支持用户的二次开发，提供DLL动态链接库。

○ 配备上位机Demo软件，支持板卡的配置和数据的实时显示与存储。

○ 波形记录仪

○ 多通道瞬态记录仪

○ 生命科学

○ 粒子物理

○ 质谱分析

○ 通信

○ 宽带信号分析

提供MSDK软件开发包，帮助用户快速完成采集卡应用开发。MSDK软件开发包适用于Windows、Linux等操作系统，包含采集卡PCIe驱动、接口库、DEMO例程以及软件开发说明等。
订购信息
Ordering Information
型号 采样率 通道数 分辨率 输入量程范围 带宽
LD8172-1G14 1000Msps 2 14bit ±1.0,±2.0 DC-500MHz
LD8174-1G14 1000Msps 4 14bit ±1.0,±2.0 DC-500MHz
LD8174-1G14-K 1000Msps 4 14bit ±1.0,±2.0 DC-500MHz
LD8172-1G14-K 1000Msps 2 14bit ±1.0,±2.0 DC-500MHz
